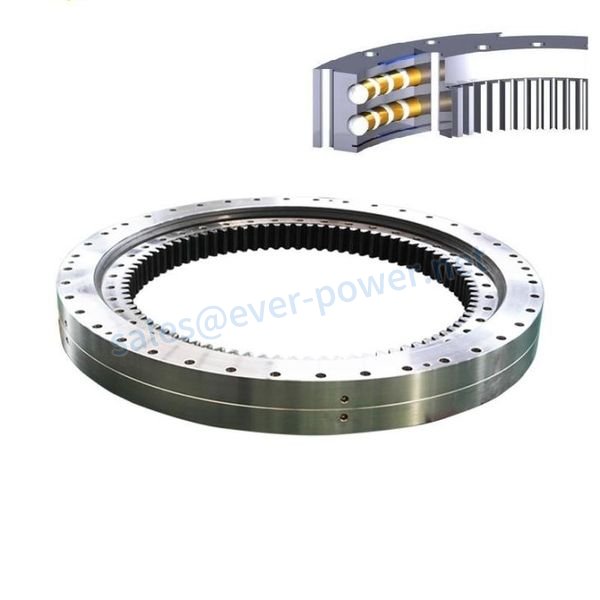

双列滚珠回转轴承

双排滚珠回转轴承有三个阀座环。钢球和隔离器可直接布置在上、下滚道内。在受力条件下，布置不同直径的上下两排钢球。这种开放式装配非常方便。上弧滚道和下弧滚道的轴承角度为75度。它能承受较大的轴向力和倾覆力矩。当径向力大于0.1倍轴向力时，滚道必须经过特殊设计。双列滚珠回转轴承的轴向和径向尺寸比较大，结构紧固。特别适用于搬运塔式起重机、汽车起重机及其他对直径有中等及以上要求的装载机和军工产品。

结构特点，性能优良

双排滚珠回转支承有三个座圈，钢球和限位块可直接布置为上、下档位，根据受力情况配装两排不同直径的上、下钢球。
这种开放式装配非常方便，为上、下轴承滚道圆弧角为90°，可承受较大的轴向力和倾斜力矩。当径向力大于0.1时，必须为滚道专门设计轴向力。
双列滚珠回转轴承的轴向和径向尺寸较大，结构坚固。特别适用于中直径塔式起重机、汽车起重机等装卸机械。

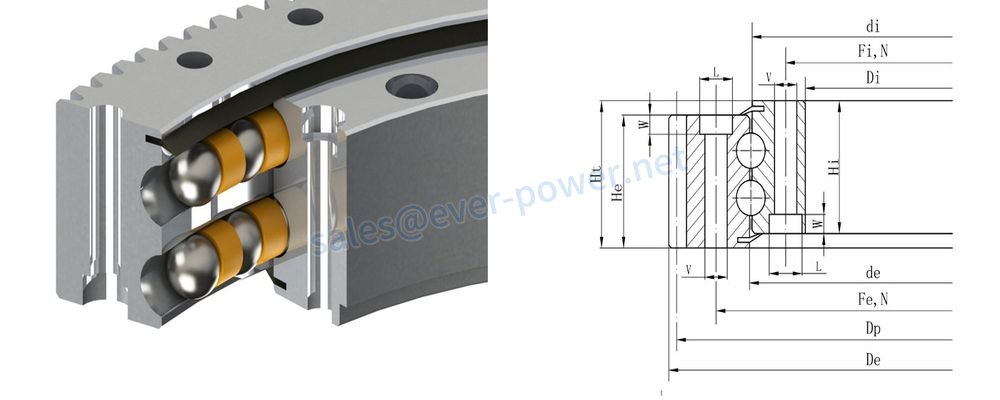

双排滚珠回转轴承的基本结构如下:

(1)外部齿轮

(2)内部齿轮

产品参数

(1)外齿轮双列滚珠回转轴承的型号和尺寸参数

模型	维							安装尺寸						齿参数				负载	重量
	德	德	迪	迪	他	嗨	Ht	菲	Fi	N	V	l	W	米	Z	x·m	Dp
	(毫米)	(毫米)	(毫米)	(毫米)	(毫米)	(毫米)	(毫米)	(毫米)	[,]		(毫米)		[,]	(毫米)	[,]	(毫米)	(毫米)	(kN)	(公斤)
2 b22 - e - 0307	432	309	305	224	83	83	92	360	254	16	17	25	12	6	70	- - - - - -	420	40.8	51
2 b22 - e - 0383	504	385	381	300	83	83	92	436	330	16	17	25	12	8	61	- - - - - -	488	81.6	64
2 b25 - e - 0475	595	477	473	382	88	88	98	540	410	24	17	25	14	5	117	- - - - - -	585	34	85
2 b25 - e - 0575	712	577	573	470	88	88	98	640	508	24	17	25	9	8	87	- - - - - -	696	81.6	123
2 b20 - e - 0752	864	754	750	678	83	83	92	800	706	36	17	25	9	6	142	- - - - - -	852	62	114
2 b25 - e - 0821	979	823	819	718	92	92	102	893	753	36	21	31	15	10	94	11	940	141.2	200
2 b20 - e - 0968	1080	970	966	893	83	83	92	1015	922	30.	17	25	10	8	133	- - - - - -	1064	82.6	148
2 b25 - e - 1077	1200	1079	1075	976	88	88	98	1135	1012	36	19	- - - - - -	- - - - - -	8	148	- - - - - -	1184	83.6	210
2 b25 - e - 0980	1144	982	978	870	96	96	110	1050	910	36	21	31	12	10	111	8	1110	170	262
2 b28 - e - 1117	1289	1120	1114	985	98	98	108	1198	1035	40	21	31	18	10	125	10.5	1250	160.4	332
2 b28 - e - 1215	1380	1218	1212	1095	98	98	108	1290	1135	36	23	34	16	10	136	- - - - - -	1360	144	334
2 b30 - e - 1249	1476	1252	1246	1085	101	101	110	1350	1150	48	26	37	23	10	144	8.6	1440	172	502
2 b35 - e - 1249	1472	1252	1246	1085	134	134	144	1350	1150	36	28	41	27	14	102	9.1	1428	295.6	640
2 b30 - e - 1391	1603	1394	1388	1208	110	110	120	1500	1280	40	29	- - - - - -	- - - - - -	10	157	7．5	1570	202	636
2 b35 - e - 1402	1604	1405	1399	1208	134	134	144	1500	1280	48	31	46	28	10	157	7	1570	295.6	710
2 b35 - e - 1390	1634	1393	1387	1208	138	134	148	1500	1280	48	31	46	24	14	113	14	1582	354.6	800
2 b35 - e - 1578	1805	1581	1575	1433	140	140	156	1671	1485	60	28	41	15	16	109	16.9	1744	411.2	810

(2)内齿轮双列滚珠回转轴承模型尺寸参数

模型	维							安装尺寸						齿参数				负载	重量
	德	德	迪	迪	他	嗨	Ht	菲	Fi	N	V	l	W	米	Z	x·m	Dp
	(毫米)	(毫米)	(毫米)	(毫米)	(毫米)	(毫米)	(毫米)	(毫米)	[,]		(毫米)		[,]	(毫米)	[,]	(毫米)	(毫米)	(kN)	(公斤)
2 b22 - i - 0625	705	627	623	504	83	83	92	675	575	32	17	25	9	8	65	- - - - - -	520	98.6	95
2 b22 - i - 0763	850	765	761	641	83	83	92	820	705	36	17	25	17	8	81	4	648	128.4	128
2 b20i - 0897	973	899	895	786	88	88	97	944	850	36	17	25	11	8	One hundred.	- - - - - -	800	90.6	141
2 b22-i-0885	982	887	883	754	88	88	97	944	826	36	21	31	14	8	95	4	760	123.6	170
2 b25我972	1074	974	970	820	One hundred.	96	114	1035	910	40	21	- - - - - -	- - - - - -	10	84	- - - - - -	840	152	234
2 b22-i -1088	1172	1090	1085	962	88	88	97	1134	1040	36	17	25	11	10	98	- - - - - -	980	113.4	193
2 b25- - - - - - -1103	1200	1105	1099	963	96	96	110	1160	1040	36	21	31	12	10	98	- - - - - -	980	124.6	239
2 b30 - i - 1143	1250	1147	1141	998	99.5	99.5	110	1208	1080	36	21	31	12	10	One hundred.	8	1000	182.6	276
2 b28 - i - 1222	1345	1225	1219	1061.6	98	98	108	1290	1150	40	21	31	16	10	108	- - - - - -	1080	146.6	331
2 b30 - i - 1351	1470	1354	1348	1179	98	98	108	1425	1270	48	23	34	18	12	One hundred.	- - - - - -	1200	171	365
2 3- - - - - - -1386	1530	1389	1383	1186	134	134	144	1480	1290	48	25	37	23	12	One hundred.	- - - - - -	1200	226	627
2 b30- - - - - - -1613	1750	1616	1610	1418.4	110	105	120	1705	1525	48	25	37	23	12	120	- - - - - -	1440	186.2	564
2 b45- - - - - - -1605	1780	1606	1602	1375	134	134	144	1710	1500	48	31	46	28	14	One hundred.	- - - - - -	1400	274.8	840
2 b35- - - - - - -1935	2100	1938	1932	1719	134	134	144	2035	1835	72	29	- - - - - -	- - - - - -	12	145	- - - - - -	1740	228	965
2 b35- - - - - - -2003	2178	2006	2000	1779	134	134	144	2108	1898	72	29	- - - - - -	- - - - - -	12	150	- - - - - -	1800	228	1062

双列滚珠回转轴承的应用

双排回转支承主要用于风力发电设备和混凝土输送泵车。在风力发电设备中，该路径安装在螺旋桨根部，起到侧螺旋桨的作用。间隙必须为零或负，启动摩擦力矩大，旋转精度高。就其特点而言，该轴承结构紧凑，有效节省了内、外圈安装孔的中心直径，提高了承载能力。

1.风力涡轮机

偏转螺距轴承套圈材质为42CrMo，热处理采用整体调质处理，滚道表面淬火处理。偏航和俯仰轴承受力复杂，冲击和振动比较显著。因此，轴承需要承受冲击和大负荷。风机主机寿命为20年，轴承安装费用相对较高。因此，偏航和俯仰轴承的寿命也必须达到20年。轴承套圈基体硬度为240-280HB，可承受冲击而不发生塑性变形。同时，滚道表面淬火硬度达到55-62HRC，可以增加接触疲劳寿命，保证轴承的长寿命。

2.塔式起重机

塔式起重机的回转支承通常采用直径不超过2米的小型四点接触或双列滚珠回转支承。
