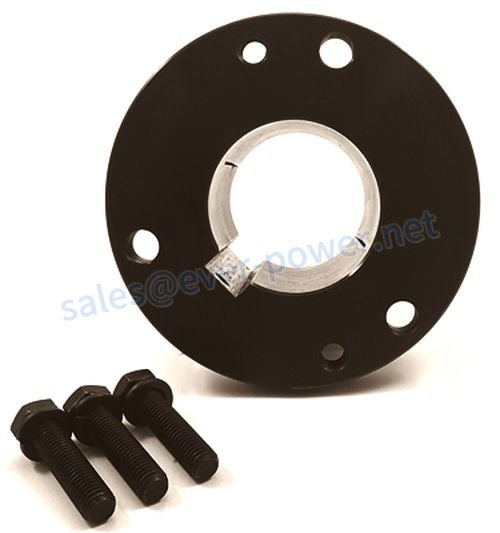

U2分锥衬套

劈开锥形衬套是法兰衬套。分裂锥形衬套用于滑轮，滑轮，链轮和齿轮滑轮。分体式锥形衬套减少了钻削零件的需求，理想情况下减少了对现有要求，并允许在必要时改变轴的尺寸。分体锥形衬套的筒体分成两部分，与轴联动。筒体外径也与驱动部分相匹配。分裂锥形衬套的优点是，即使紧固件松动，它也会保持不变。

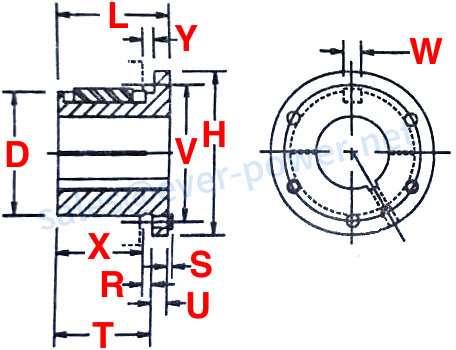

U2分锥衬套的尺寸

• 套管类型:U2
• 孔大小:2 - 1/2”,2-11/16”,2-15/16”,4”,2-5/8”2-7/16”2-7/8”,3”,3 - 1/2”,3-1/4”,3-1/8”3-11/16”3-15/16”3-3/16”3-3/4”3-3/8”3-5/8”3-7/16”3-7/8”,4”,4 1/2”,4-1/42”,4-1/8”4-3/16”4-3/4”4-3/8”4-5/8”4-7/16”4-7/8”,5"、
• 尺寸:10-1/8”
• 尺寸(U): 11/16”
• 尺寸:9-1/16”
• 大端面尺寸(D): 6000 "
• 小端面尺寸(D): 5.4610"
• 尺寸(H): 8-3/8”
• 尺寸(V): 7"
• 尺寸(W): 1-1/4”
• 尺寸(X): 8-5/8”
• 尺寸(Y): 7/16"
• 尺寸(R): 7/16"
• 尺寸:15/32”
• 数量:3个
• 盖螺钉尺寸:5/8" X 2-3/4"
• 扳手扭矩:1680磅
• 重量:50磅

安装

1.确保被驱动产品的衬套锥体和内部清洁，无防卡润滑剂。
2.将衬套放入链轮或其他接受衬套的部件类型中。
3.将盖子螺丝松松地放入上拉孔中。衬套保持松动，以确保在轴上滑动配合。
4.使用轴上的键，将链轮或其他部件类型滑动到轴上所需的位置。确保盖子螺丝的头是可触及的。
5.对准链轮或零件类型，交替地逐渐拧紧螺丝，直到它们绷紧。不要在扳手手柄上使用加长件，不要让链轮或零件被拉出并接触衬套法兰。在这一点上衬套法兰和链轮之间应该有一个间隙，以确保间隙不会关闭。

删除

1.松开并拆卸盖螺钉。
2.将盖螺钉插入螺纹拆卸孔中。
3.拧紧插入的螺钉，直到链轮或其他类型的部件在轴上松动。
4.从轴上拆下链轮/零件类型。

分锥衬套的应用

大型发电机变压器中的低压套管是套管应用的一个例子，它提出了不同的挑战。它们必须在单相上携带总共14000 a的电流。这是不可能的，除非外壳是由一个大的中央铜圆筒保护。这是一个比高压外壳厚得多的外壳。这意味着它需要更多的保护。
橡胶衬套是另一种流行的类型。这些通常用于鼓风机和风扇，它们的设计可以承受振动，同时最大限度地减少噪音。它们的减震能力是橡胶衬套的另一个好处。虽然它们在这些设备中的应用是相当新的，但它们在汽车制造中的广泛应用证明了它们的多功能性和耐用性。当然，除了汽车制造，它们还被用于各种其他环境。如果你有一个高压或低压电力系统，橡胶衬套可能是理想的解决方案。
