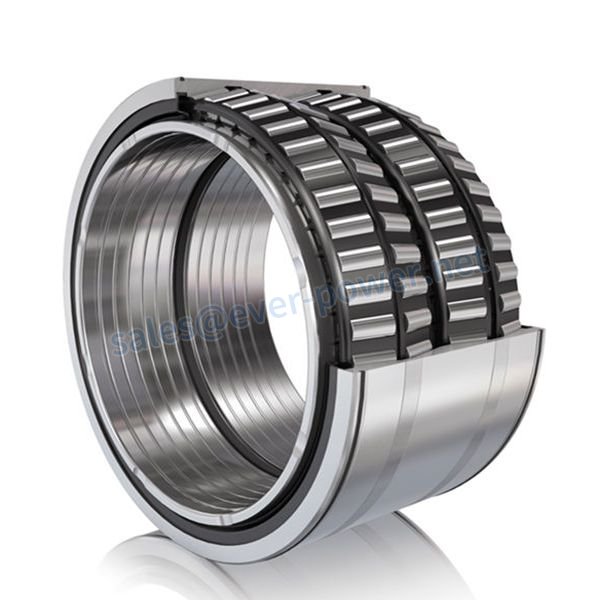

四行锥形辊轴承

四排锥形辊轴承是一种滚动颈轴承。它们的径向和轴向载荷能力很高。它们可以在两个方向上承载轴向载荷，并且它们的径向负载能力比单行锥形滚子轴承重三倍，但限制速度较低。它们可以用作两个方向的轴向定位轴承，因为它们可以限制轴向间隙内的两个方向上的轴向位移。径向和轴向间隙也可以通过更改内环和外环之间的间隔宽度来调节。它们几乎完全在工作滚动应用中（例如滚动厂）中使用。您可以在TQO和TQI设计中获得四排锥形辊轴承。

产品参数

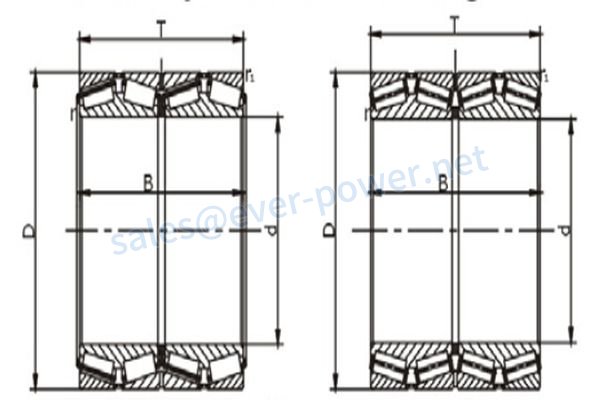

尺寸（mm）					基本负载评分（KN）		轴承号	质量（kg）
d	d	b	r	R1	cr	C0R		≈
			最小	最小
140	210	185	2.5	2	1095	2740	382028	24.1
150	210	165	2.5	2	945	2560	382930	21.2
170	260	230	3	2.5	1655年	4160	382034	39.5
200	310	275	3	2.5	2320	5880	382040	75.1
220	340	305	4	3	2770	7165	382044	98
240	360	310	4	3	2925	7870	382048	91
260	360	265	3	2.5	2415	7100	382952	76.3
260	400	345	5	4	3620	9565	382052	153
280	460	324	5	4	4150	9900	381156	200
300	420	300	4	3	3175	9305	382960	130
300	460	390	5	4	4615	12465	382060	219
300	500	370	5	4	5065	12175	381160	285
320	480	390	5	4	4760	13195	382064	234
340	460	310	4	3	3455	10780	382968	145
340	520	325	5	4	4565	11760	381068	234
340	580	425	5	4	6670	15980	381168	441
360	540	325	5	4	4690	12370	381072	248
380	560	325	5	4	4810	12985	381076	281
380	620	420	5	4	6980	17370	381176	487
400	600	356	5	4	5635	15060	381080	317
420	620	356	5	4	5770	15725	381084	358
420	700	480	6	5	8895	22110	381184	760
440	650	376	6	5	6335	17405	381088	401
460	620	310	4	3	4740	14570	381992	173
460	680	410	6	5	7115	19845	381092	476
480	650	338	5	4	5365	16600年	381996	301
480	700	420	6	5	7400	21120	381096	547
500	720	420	6	5	7550	21910	3810/500	565
530	780	450	6	5	8835	25060	3810/530	744
530	870	590	7.5	6	13115	34105	3811/530	1422
560	750	368	5	4	6595	21015	3819/560	456
560	920	620	7.5	6	14475	37880	3811/560	1635年
600	800	380	5	4	7205	23215	3819/600	536
600	870	480	5	5	10325	30115	3810/600	995
600	980	650	7.5	6	16035	42465	3811/600	1970年
630	850	418	6	5	8405	26915	3819/630	720
630	920	515	7.5	6	11645	34005	3810/630	1158
630	1030	670	7.5	6	17325	45975	3811/630	2202
670	900	412	6	5	8790	28175	3819/670	959
670	1090	710	7.5	6	19215	51720	3811/670	2665
710	1030	555	7.5	6	13860	41215	3810/710	1568年
710	1150	750	9.5	9.5	21195	57810	3811/710	3227
750	1090	605	7.5	6	15775	47485	3810/750	1874年
750	1220	840	9.5	9.5	24715	68495	3811/750	3994
950	1360	880	7.5	6	26435	87060	3820/950	4087
1060	1500	1000	9.5	9.5	32090	109975	3820/1060	5896

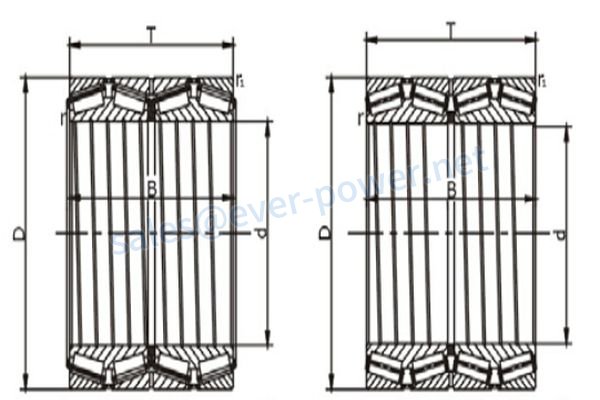

TQO设计轴承（面对面安排）

TQO设计轴承有两对锥形辊和笼子组件。每对两排滚筒面对面排列。由于TQO是使用最广泛的四行锥形滚子轴承设计，因此我们在许多变体中生产这种设计。

• 打开或密封。
• 带有圆柱形或锥形孔。
• 两侧有或没有内环伸展。
• 有或没有螺旋凹槽。

TQI设计轴承（背靠背安排）

TQI设计轴承有两对锥形辊和笼子组件。每对的两排滚筒背靠背排列。这些轴承提供了相对僵硬的轴承布置，可以适应倾斜的时刻。TQI设计轴承也用于通用磨坊的垂直卷。在这些应用中，轴承通常通过用锥形孔施加轴承设计，在滚动脖子上以干扰符合度的方式安装。在这种情况下，需要带有圆柱孔的轴承，因为内环在其座椅上宽松，并且外环安装在插座中的干扰符合度。

• 带有圆柱形或锥形孔。
• 一侧有或没有内环伸展。

四排锥形辊轴承的功能

• 四排辊上的分配载荷良好。
• 因此，使用高硬度轴承钢，可确保更好的耐磨性和长期的工作寿命。
• 高径向和轴向负载能力在两个方向上。
• 可分开，更快且方便，用于安装，卸下，检查和维护。

应用四排锥形辊轴承

四排锥形辊子轴承用于滚动磨机轴承布置，其中滚动速度缓慢至中度。它们主要用于热或冷滚动厂的工作滚动脖子，以及齿轮的滚动颈部。它们通常与滚动脖子合适，以方便地安装和卸下。
