行星齿轮传动

在行星轮系或行星轮系中，几个直齿圆柱齿轮均匀地分布在一个内齿齿轮和一个外齿齿轮的圆周运行在一个同心轨道上。正齿轮的循环过程类似于太阳系行星的轨道运行。这就是行星齿轮得名的原因。

行星轮系的组成部分可分为四个主要组成部分。

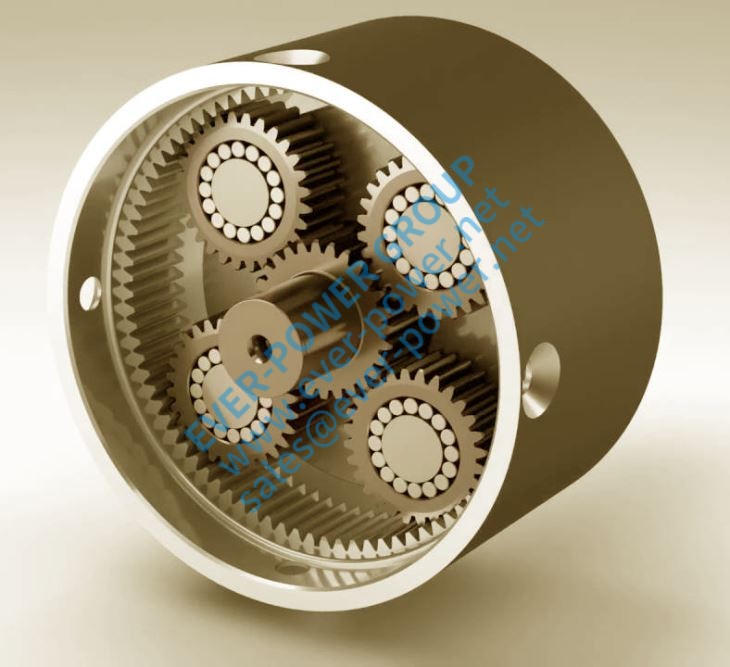

带有集成内齿的外壳称为环形齿轮。在大多数情况下，房屋是固定的。驱动太阳小齿轮是在环形齿轮的中心，并且是同轴安排在与输出。太阳小齿轮通常附加在一个夹紧系统，以提供机械连接到电机轴。在运行过程中，行星齿轮安装在一个行星载体上，滚动在太阳小齿轮和环形齿轮之间。行星托架也代表变速箱的输出轴。

行星齿轮的唯一目的是传递所需的扭矩。齿数对变速箱的传动比没有影响。行星的数量也会变化。随着行星齿轮的数量增加，负载的分布增加，因此可以传递的扭矩。增加齿啮合的数量也会降低滚动力。由于只有一部分的总输出必须传递滚动动力，行星齿轮是非常有效的。行星齿轮的优势相比，一个单一的直齿圆柱齿轮是在这种负载分布。因此，有可能传递高扭矩

高效率与紧凑的设计采用行星齿轮。

只要环形齿轮具有恒定的尺寸，通过改变太阳齿轮的齿数和行星齿轮的齿数可以实现不同的比例。太阳齿轮越小，比例越大。从技术上讲，行星阶段的一个有意义的比例范围大约是。3:1到10:1，因为行星齿轮和太阳齿轮在这个比例上下都非常小。通过将几个行星级串联在同一个齿圈中，可以获得更高的传动比。在这种情况下，我们谈到多级齿轮箱。

与行星齿轮箱的速度和扭矩可以覆盖有一个环形齿轮，不是固定的，但被驱动在任何方向的旋转。也可以固定传动轴，以便通过环形齿轮拾取扭矩。行星齿轮箱在机械工程的许多领域中已经变得极其重要。

它们在那些必须以良好的质量惯性比适应来传输高输出水平和快速速度的地区已经特别成熟。高传动比也可以很容易地实现与行星齿轮箱。由于其积极的性能和紧凑的设计，齿轮箱在工业应用中有许多潜在的用途。

行星齿轮箱的优点:

输入轴和输出轴同轴布置

负载分配到几个行星齿轮

滚动功率小，效率高

由于几个行星阶段的组合，几乎无限的传动比选项

适合作为行星式开关齿轮，因为可以固定齿轮箱的这个或那个部分

有可能作为重载变速箱使用

优惠卷输出

适用范围广泛

行星变速箱是一种自动变速箱的平行轴和齿轮安排从手动齿轮箱换成更紧凑,更可靠的太阳和行星齿轮类型安排和也从人工手动离合器传动系被替换为水力耦合离合器或变矩器反过来了自动传播。

行星齿轮箱的概念来源于太阳系，被认为是物体的完美排列。

行星齿轮箱通常带有P N R D S(停车，空挡，倒车，驱动，运动)模式，根据驱动的需要固定太阳齿轮和行星齿轮。
