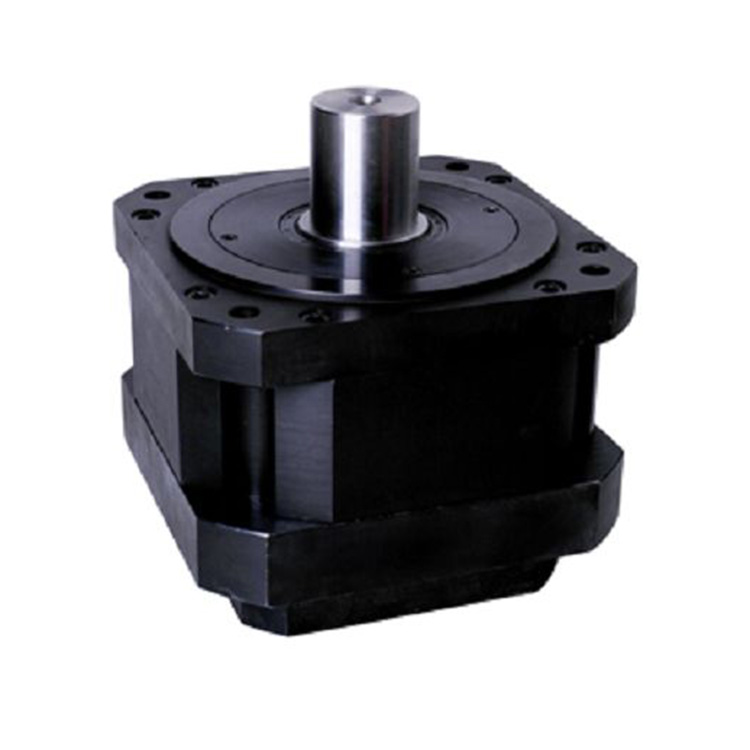

EPX重型行星齿轮箱
EPX重型行星齿轮箱
| 类型 | PX190 | PX240 | PX285. | PX330 | PX400. | 比率 | 阶段 | |
| 标称输出orquet2n. | 纳米 | 2086.7 | 3706.4 | 6398.5. | 10170.8. | 16091.8. | 4. | 1 |
| 1550. | 3027.3. | 5236.3. | 8313.3. | 12414. | 5. | |||
| 940.7 | 1836.5 | 3175.4 | 5043.4 | 7506.3. | 8. | |||
| - - | 1800 | - - | - - | - - | 10. | |||
| - - | - - | - - | - - | 9. | 2 | |||
| - - | - - | - - | - - | - - | 12. | |||
| - - | - - | - - | - - | - - | 15. | |||
| 2086.7 | 3706.4 | 6398.5. | 10170.8. | 16091.8. | 16. | |||
| 2086.7 | 3706.4 | 6398.5. | 10170.8. | 16091.8. | 20. | |||
| 1550. | 3027.3. | 5236.3. | 8313.3. | 12414. | 25. | |||
| 2086.7 | 3706.4 | 6398.5. | 10170.8. | 16091.8. | 32. | |||
| 1550. | 3027.3. | 5236.3. | 8313.3. | 12414. | 40 | |||
| 940.7 | 1836.5 | 3175.4 | 5043.4 | 7506.3. | 64. | |||
| 2086.7 | - - | - - | - - | - - | 60. | 3. | ||
| 2086.7 | 3706.4 | 6398.5. | 10170.8. | 16091.8. | 80 | |||
| 2086.7 | 3706.4 | 6398.5. | 10170.8. | 16091.8. | 100. | |||
| 1550. | 3027.3. | 5236.3. | 8313.3. | 12414. | 120. | |||
| 2086.7 | 3706.4 | 6398.5. | 10170.8. | 16091.8. | 160. | |||
| 1550. | 3027.3. | 5236.3. | 8313.3. | 12414. | 200. | |||
| 2086.7 | 3706.4 | 6398.5. | 10170.8. | 16091.8. | 256. | |||
| 1550. | 3027.3. | 5236.3. | 8313.3. | 12414. | 320. | |||
| 940.7 | 1836.5 | 3175.4 | 5043.4 | 7506.3. | 512. | |||
| 紧急停止 | 纳米 | t2not = 2t2n. | ||||||
| 类型 | PX190 | PX240 | PX285. | PX330 | PX400. | 阶段 | |
| frmax.for10.000h. | N | 4200 | 6750. | 9550. | 9200 | 15800 | |
| famax.for10.000h. | N | 3400. | 6500. | 7800 | 8500. | 11500. | |
| 效率满负荷 | ％ | 96. | 1 | ||||
| 94. | 2 | ||||||
| 90. | 3. | ||||||
| 平均寿命 | H | 20000 | |||||
| 重量 | 公斤 | 34 + 5 | 59 + 12. | 87 + 26. | 115 + 30. | 195 + 55. | 1 |
| 37 + 5. | 75.5 + 12. | 110 + 26 | 160 + 30. | 285 + 55. | 2 | ||
| 42.5 + 4. | 80 + 9. | 128 + 12. | 190 + 26 | 330 + 30. | 3. | ||
| 银行奖 | Arcmin（分） | PX190 | PX240 | PX285. | PX330 | PX400. | 阶段 | |
| 精确 | <12 | <10 | <10 | <10 | <10 | 1 | ||
| 标准 | <12 | <10 | <10 | <10 | <10 | 1 | ||
| 精确 | <15 | <18 | <18 | <18 | <18 | 2 | ||
| 标准 | <15 | <18 | <18 | <18 | <18 | 2 | ||
| 精确 | <22 | <22 | <22 | <22 | <22 | 3. | ||
| 标准 | <22 | <22 | <22 | <22 | <22 | 3. |
| PX190 | PX240 | PX285. | PX330 | PX400. | ||
| 扭转刚性 | NM / ARCMIN. | 66.7 | 123.3. | 213.3. | 339. | 536.4 |
| 噪音 | db（a） | 70 | 70 | 70 | 70 | 70 |
| max.pput speed. | 最小1 | 6000. | 5000 | 5000 | 4500 | 3800. |
| 建议输入速度 | 最小1 | 2500 | 2000年 | 2000年 | 2000年 | 2000年 |
| 类型 | PX190 | PX240 | PX285. | PX330 | PX400. | ||||||||||||
| 阶段 | 1 | 2 | 3. | 1 | 2 | 3. | 1 | 2 | 3. | 1 | 2 | 3. | 1 | 2 | 3. | ||
| 一种 | 法兰长度 | □ | 190 | 240. | 285. | 330. | 400 | ||||||||||
| D1 | 法兰孔圈 | 215. | 265. | 315. | 370. | 425. | |||||||||||
| D2 | 安装线索深度 | 4？/字体> | φ13.5 | φ18. | φ18. | φ22 | φ22 | ||||||||||
| D3 | 输出轴直径 | H6. | 50. | 65. | 70 | 80 | 90. | ||||||||||
| D4 | 轴根 | 60. | 75. | 85. | 90. | 100. | |||||||||||
| D5. | 输出中心 | H7. | 160. | 225. | 250. | 290. | 350. | ||||||||||
| D7 | 电机输入中心孔 | H7. | 114.3. | 114.3. | 114.3. | 180. | 114.3. | 114.3. | 230. | 180. | 180. | 250. | 230. | 230. | 300 | 250. | 250. |
| D8 | 输入小齿轮孔 | F7. | 35. | 35. | 35. | 42. | 35. | 35. | 55. | 42. | 42. | 60. | 55. | 55. | 80 | 60. | 60. |
| D9. | 洞圈 | 200. | 200. | 200. | 215. | 200. | 200. | 265. | 215. | 215. | 300 | 265. | 265. | 350. | 300 | 300 | |
| D10 | 安装线索深度 | M12 * 30. | M12 * 30. | M12 * 30. | M12 * 30. | M12 * 30. | M12 * 30. | M12 * 30. | M12 * 30. | M12 * 30. | M16 * 40. | M12 * 40. | M12 * 30. | M16 * 40. | M16 * 40. | M16 * 40. | |
| Q1 | 输入法兰 | □ | 176. | 176. | 176. | 240. | 176. | 176. | 285. | 240. | 240. | 330. | 285. | 285. | 400 | 330. | 330. |
| L1 | 关键长度 | 70 | 85. | 95. | 100. | 115. | |||||||||||
| L2 | 轴端的距离 | 5. | 7.5 | 7.5 | 10. | 10. | |||||||||||
| L3 | 轴长从套管 | 80 | 100. | 110. | 120. | 135. | |||||||||||
| L4 | 从输出的轴长度 | 90. | 113. | 123. | 133. | 150. | |||||||||||
| L5 | 身体长度 | 186. | 234. | 270.5 | 185.5 | 255.5 | 303.5 | 211. | 277. | 350. | 241. | 333. | 427. | 287. | 393. | 498. | |
| L6 | 电机法兰长度 | 57. | 57. | 57. | 78. | 57. | 57. | 100. | 78. | 78. | 130. | 100. | 100. | 160. | 130. | 130. | |
| L7 | 一鳗鱼 | 333. | 381. | 417.5 | 316.5 | 425.5 | 473.5. | 434. | 478. | 548. | 504. | 566. | 660. | 597. | 673. | 778. | |
| L8 | Spigot深度 | 8. | 8. | 8. | 8. | 10. | |||||||||||
| L9 | 电机位置深度 | 4. | 4. | 4. | 6.5 | 6.5 | 6.5 | 6.5 | 6.5 | 6.5 | 8. | 6. | 6. | 8. | 8. | 8. | |
| L10 | 电机轴长度 | 80 | 80 | 80 | 85. | 80 | 80 | 110. | 85. | 85. | 140. | 110. | 110. | 170. | 140. | 140. | |
| B1 | 钥匙宽度 | 14. | 18. | 20. | 22. | 25. | |||||||||||
| H1. | 关键高度 | 53.5 | 69. | 74.5 | 85. | 95. | |||||||||||
| Z. | 东方洞 | M12？6. | M12？6. | M16？0. | M16？0. | M16？0. | |||||||||||
| H | 法兰深度 | 26. | 25. | 25. | 25. | 35. | |||||||||||
| B2 | 钥匙宽度 | JS9. | - | - | - | 12. | - | - | 16. | 12. | 12. | 18. | 16. | 16. | 22. | 18. | 18. |
| H2. | 关键高度 | - | - | - | 45.3 | - | - | 59.3. | 45.3 | 45.3 | 64.4 | 59.3. | 59.3. | 85.4 | 64.4 | 64.4 | |
*对于较长的电机轴L6适用：测量L6和L10将延长与电机轴相同的量。
Hornwork 1）i = 10小时，a =□120，l5 = 96，l7 = 191;霍恩工程2）i = 10小时，l5 = 178，l7 = 290。
产品快速详情：
- 标准和非标准可用
- 质量高，价格高
- 交货及时
- 根据客户的需求包装。
我们承诺将在中国的高质量提供最优惠的价格！我们还接受关于产品的特殊订单。如果您对我们的产品感兴趣。请不要犹豫，让我们知道。我们很高兴为您提供详细信息。我们承诺我们的产品将是安全的，高质量和合理的价格。如果您对我们的产品感兴趣，请尽快与我们联系。我们真诚地寻找您的合作。
我们的大部分产品都出口到欧洲或美洲，包括标准和非标准产品。我们可以根据您的绘图或样品生产。材料可以是标准的或根据您的特殊要求。如果您选择我们，则选择可靠。
可用材料
1.不锈钢：SS201，SS303，SS304，SS316，SS416，SS420
2.钢：C45（K1045），C46（K1046），C20
3.黄铜：C36000（C26800），C37700（HPB59），C38500（HPB58），C27200（CUZN37），C28000（CUZN40）
4.青铜：C51000，C52100，C54400等
5.铁：1213,12L14,1215
6.铝：AL6061，AL6063
7.根据您的要求
表面处理
退火，天然佳能，热处理，抛光，镀镍，镀铬，镀锌，黄色钝化，金钝化，缎面，黑色表面涂漆等。
处理方法
CNC加工，冲床，车削，铣削，钻孔，研磨，拉削，焊接和组装
QC＆证书
技术人员在生产中自检，通过专业质量检查员包装之前的最后检查
ISO9001：2008，ISO14001：2001，ISO / TS 16949：2009
包裹和交货时间
尺寸：图纸
木盒/容器和托盘，或根据定制规格。
15-25天样本。30-45天津津机构
港口：上海/宁波港
常问问题
问：您是贸易公司还是制造商？
答：我们的小组在3家工厂和2国外销售公司组成。
问：你提供样品吗？它是免费还是额外的？
答：是的，我们可以为免费收费提供样本，但不支付货物的费用。
问：你的交货时间有多长？您的付款条件是什么？
答：一般是40-45天。时间可能因产品和定制水平而异。对于标准产品，付款是：提前30％T / T，装运前的平衡。
问：您的产品的确切MOQ或价格是多少？
答：作为一个OEM公司，我们可以为我们的产品提供和调整到广泛的需求。，MoQ和价格可能会随着尺寸，材料和更多规格而变化。例如，昂贵的产品或标准产品通常会有较低的Moq。请与我们联系，并提供所有相关详情，以获得最准确的报价。
