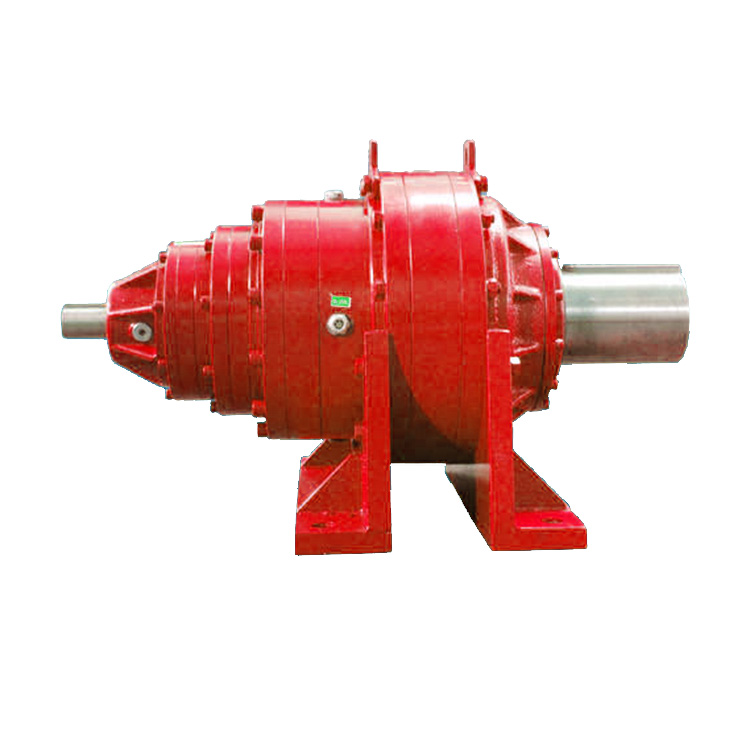

脚踏尺寸的epw行星齿轮箱
脚踏尺寸的epw行星齿轮箱
| 产品类型 | EPW215 | EPW265 | EPW315 | EPW360 | EPW420 | ||||||||||||
| 阶段 | 1 | 2 | 3. | 1 | 2 | 3. | 1 | 2 | 3. | 1 | 2 | 3. | 1 | 2 | 3. | ||
| D2 | 安装孔 | 4 -Φ | 14 | 19 | 19 | 24 | 24 | ||||||||||
| D3 | 输出轴直径 | Φh7 | 50 | 80 | 90 | 110. | 120 | ||||||||||
| D4 | 轴根 | Φ | 60 | 100. | 110. | 125 | 140 | ||||||||||
| D6 | 端面直径 | Φh7 | 140 | 175 | 205. | 225. | 245 | ||||||||||
| D7 | 电机输入中心孔 | φH7 | 114.3. | 114.3. | 114.3. | 180 | 114.3. | 114.3. | 230. | 180 | 114.3. | 250 | 230. | 180 | 300 | 250 | 230. |
| D8 | 输入齿轮孔 | ΦF7 | 35 | 35 | 35 | 42 | 35 | 35 | 55 | 42 | 35 | 60 | 55 | 42 | 65 | 60 | 55 |
| D9. | 洞圈 | Φ | 200. | 200. | 200. | 215. | 200. | 200. | 265 | 215. | 200. | 300 | 265 | 215. | 350. | 300 | 265 |
| D10 | 安装螺纹深度 | 4- / 8- | M12 | M12 | M12 | M12 | M12 | M12 | M12 | M12 | M12 | M16 | M12 | M12 | M16 | M16 | M12 |
| Q1 | 输入法兰 | Φ | □175 | □175 | □175 | 250 | □175 | □175 | 300 | 250 | □175 | 350. | 300 | 250 | 400 | 350. | 300 |
| L1 | 密钥长度 | 70 | 90 | 120 | 150 | 180 | |||||||||||
| L2 | 轴端的距离 | 5. | 10 | 10 | 10 | 15 | |||||||||||
| L3 | 轴长从套管 | 80 | 110. | 140 | 170 | 210. | |||||||||||
| L4 | 从外部的轴长度 | 85 | 115 | 145 | 175 | 215. | |||||||||||
| L5 | 身体长度 | 236.5 | 284.5 | 322. | 387 | 399.5. | 447.5 | 443. | 524. | 536.5 | 495 | 603. | 684. | 550. | 665. | 773. | |
| L7 | 总长度 | 381.5 | 429.5 | 467. | 532. | 574.5. | 622.5 | 623. | 699. | 741.5 | 730. | 813. | 889. | 807. | 940. | 1023. | |
| L9 | 电机位置深度 | 6.5 | 6.5 | 6.5 | 6.5 | 6.5 | 6.5 | 6.5 | 6.5 | 6.5 | 6.5 | 6.5 | 6.5 | 6.5 | 6.5 | 6.5 | |
| L10 | 电机轴长度 | 83.5 | 83.5 | 83.5 | 93.5 | 83.5 | 83.5 | 116.5 | 93.5 | 83.5 | 145 | 116.5 | 93.5 | 144 | 145 | 116.5 | |
| 不断化解 | 安装孔到端面 | 60 | 70 | 75 | 95 | 115 | |||||||||||
| L12 | 洞的音高 | 160 | 250 | 300 | 320. | 350. | |||||||||||
| L13 | 洞的音高 | 216. | 254 | 310. | 360 | 410. | |||||||||||
| L14 | 脚宽 | 260 | 310. | 380 | 445. | 500. | |||||||||||
| B1 | 关键的宽度 | 14 | 22 | 25 | 28 | 32 | |||||||||||
| H1. | 关键高度 | 53.5 | 85 | 95 | 116 | 127 | |||||||||||
| Z. | 东方洞 | M12 * 26. | M16 * 35. | M16 * 35. | M16 * 35. | M20 * 50 | |||||||||||
| HC. | 中心的高度 | 132 | 160 | 200. | 225. | 250 | |||||||||||
| 高清 | 整个高位 | 239.5 | 292.5 | 357.5 | 405. | 460. | |||||||||||
| B2 | 输入键槽宽度 | 10 | 10 | 10 | 12 | 10 | 10 | 16 | 12 | 10 | 18 | 16 | 12 | 18 | 18 | 16 | |
| H2. | 输入键槽高度 | 38.3 | 38.3 | 38.3 | 45.3 | 38.3 | 38.3 | 59.3 | 45.3 | 38.3 | 64.4 | 59.3 | 45.3 | 69.4 | 64.4 | 59.3 | |
产品快速的细节:
- 标准和非标准可用
- 高质量和有竞争力的价格
- 即期交货
- 根据客户的需求包装。
我们承诺将在中国的高质量提供最优惠的价格！我们还接受关于产品的特殊订单。如果您对我们的产品感兴趣。请不要犹豫，让我们知道。我们很高兴为您提供详细信息。我们承诺我们的产品将是安全的，高质量和合理的价格。如果您对我们的产品感兴趣，请尽快与我们联系。我们真诚地寻找您的合作。
我们的大部分产品出口到欧洲或美洲，标准和非标准产品均可。我们可以根据您的图纸或样品生产。材料可以是标准的或根据您的特殊要求。如果你选择了我们，你就选择了可靠。
材料可用
1.不锈钢：SS201，SS303，SS304，SS316，SS416，SS420
2.钢:C45 (K1045) C46 (K1046),甜
3.黄铜：C36000（C26800），C37700（HPB59），C38500（HPB58），C27200（CUZN37），C28000（CUZN40）
4.青铜:C51000、C52100、C54400等
5.铁:1213,12 l14, 1215
6.铝：AL6061，AL6063
7.OEM根据您的要求
表面处理
退火、自然硫化、热处理、抛光、镀镍、镀铬、镀锌、黄钝化、金钝化、缎面、涂黑等。
处理方法
CNC加工，冲床，车削，铣削，钻孔，研磨，拉削，焊接和组装
质量控制及证书
生产时由技术人员自检，包装前由专业质检员进行终检
ISO9001：2008，ISO14001：2001，ISO / TS 16949：2009
包裹和交货时间
大小:图纸
木盒/容器和托盘，或根据定制规格。
15-25天样本。30-45天津津机构
港口：上海/宁波港
常见问题解答
问：您是贸易公司还是制造商？
答：我们的小组在3家工厂和2国外销售公司组成。
问:你们提供样品吗?这是免费的还是额外的?
A:是的，我们可以免费提供样品，但不付运费。
问:你们的交货时间是多长?你们的付款条件是什么?
一般是40-45天。根据产品和定制级别的不同，时间可能会有所不同。标准产品:预付30% T/T，余款出货。
问:你们产品的最小起订量或价格是多少?
答：作为一个OEM公司，我们可以为我们的产品提供和调整到广泛的需求。，MoQ和价格可能会随着尺寸，材料和更多规格而变化。例如，昂贵的产品或标准产品通常会有较低的Moq。请与我们联系，并提供所有相关详情，以获得最准确的报价。
