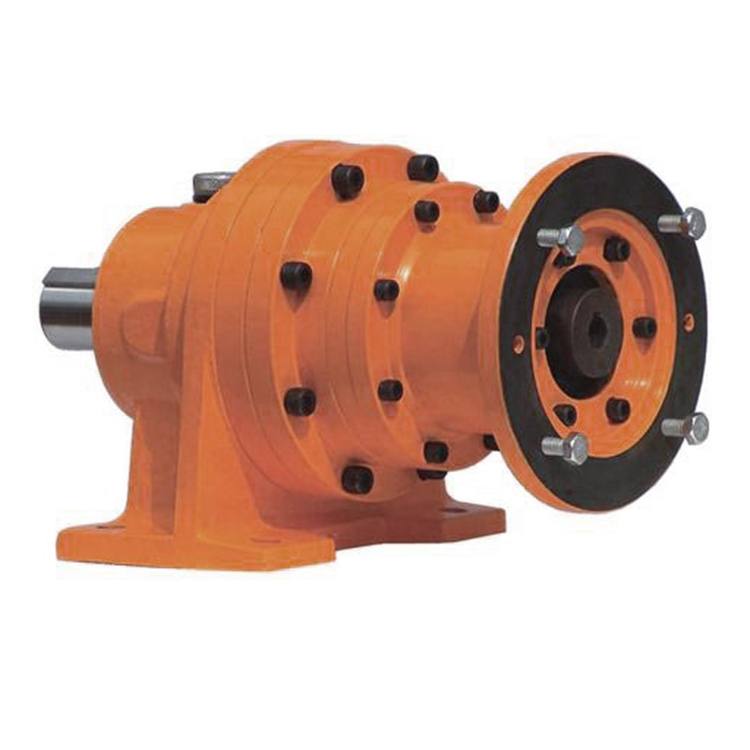

强化行星齿轮箱
强化行星齿轮箱
| 产品类型 | PW215. | PW265. | PW315 | PW360 | PW420 | ||||||||||||
| 阶段 | 1 | 2 | 3. | 1 | 2 | 3. | 1 | 2 | 3. | 1 | 2 | 3. | 1 | 2 | 3. | ||
| D1 | 法兰孔圆 | φ. | 190 | 225 | 265. | 300 | 350 | ||||||||||
| D2 | 分期漏洞 | 12 -Φ | 12 | 14 | 14 | 18 | 18 | ||||||||||
| D3 | 输出轴直径 | Φh7 | 50. | 80 | 90. | 110 | 120 | ||||||||||
| D4 | 轴根 | φ. | 60. | One hundred. | 110 | 125 | 140. | ||||||||||
| D5 | 输出直径 | Φh7 | 160. | 200 | 230 | 250 | 300 | ||||||||||
| D6 | 输出法兰直径 | φ. | 215 | 250 | 300 | 350 | 400 | ||||||||||
| D7 | 电机输入中心孔 | ΦH7 | 114.3 | 114.3 | 114.3 | 180. | 114.3 | 114.3 | 230 | 180. | 114.3 | 250 | 230 | 180. | 300 | 250 | 230 |
| D8 | 输入小齿轮孔 | Φf7 | 35. | 35. | 35. | 42. | 35. | 35. | 55. | 42. | 35. | 60. | 55. | 42. | 65. | 60. | 55. |
| D9 | 圆孔 | φ. | 200 | 200 | 200 | 215 | 200 | 200 | 265. | 215 | 200 | 300 | 265. | 215 | 350 | 300 | 265. |
| D10 | 安装螺纹深度 | 4 - / 8 | M12. | M12. | M12. | M12. | M12. | M12. | M12. | M12. | M12. | M16 | M12. | M12. | M16 | M16 | M12. |
| 这里 | 身体直径 | φ. | 215 | 265. | 315 | 360 | 420 | ||||||||||
| 第一季度 | 输入法兰 | φ. | □175 | □175 | □175 | 250 | □175 | □175 | 300 | 250 | □175 | 350 | 300 | 250 | 400 | 350 | 300 |
| L1 | 密钥长度 | 70 | 90. | 120 | 150. | 180. | |||||||||||
| L2 | 距轴端距离 | 5 | 10 | 10 | 10 | 15 | |||||||||||
| L3 | 轴距套筒的长度 | 80 | 110 | 140. | 170. | 210 | |||||||||||
| L4 | 输出轴长度 | 95. | 130. | 160. | 195 | 235 | |||||||||||
| L5 | 身体长度 | 226.5 | 274.5 | 312 | 372. | 384.5 | 432.5 | 428 | 509 | 521.5. | 475 | 583 | 664 | 530 | 645 | 753 | |
| 发明人或者设计人 | 总长度 | 381.5 | 429.5 | 467 | 532 | 574.5 | 622.5 | 623 | 699 | 741.5. | 730 | 813 | 889 | 807 | 940 | 1023 | |
| 经历了18个 | Spigot深度 | 10 | 15 | 15 | 20. | 20. | |||||||||||
| L9 | 电机位置深度 | 6．5 | 6．5 | 6．5 | 6．5 | 6．5 | 6．5 | 6．5 | 6．5 | 6．5 | 6．5 | 6．5 | 6．5 | 6．5 | 6．5 | 6．5 | |
| L10 | 电机轴长度 | 83.5 | 83.5 | 83.5 | 93.5 | 83.5 | 83.5 | 116.5 | 93.5 | 83.5 | 145. | 116.5 | 93.5 | 144. | 145. | 116.5 | |
| B1 | 钥匙宽度 | 14 | 22 | 25 | 28 | 32. | |||||||||||
| H1 | 关键heith | 53.5 | 85. | 95. | 116 | 127 | |||||||||||
| Z | 东方的洞 | M12 * 26 | M16 * 35 | M16 * 35 | M16 * 35 | M20 * 50. | |||||||||||
| H | 法兰长度 | 17 | 20. | 25 | 30. | 30. | |||||||||||
| B2 | 输入键槽宽度 | 10 | 10 | 10 | 12 | 10 | 10 | 16 | 12 | 10 | 18 | 16 | 12 | 18 | 18 | 16 | |
| H2 | 输入键槽高度 | 38.3. | 38.3. | 38.3. | 45.3 | 38.3. | 38.3. | 59.3. | 45.3 | 38.3. | 64.4 | 59.3. | 45.3 | 69.4 | 64.4 | 59.3. | |
产品快速详情：
- 可提供标准和非标准产品
- 质量高，价格高
- 交货及时
- 根据客户要求包装。
我们承诺以中国的高质量提供最优惠的价格!我们也接受关于产品的特殊订单。如果您对我们的产品感兴趣。请不要犹豫让我们知道。我们很高兴给你详细的信息。我们承诺我们的产品是安全的，高质量的，合理的价格。如果您对我们的产品感兴趣，请尽快与我们联系。我们真诚的期待您的合作。
我们的大部分产品都出口到欧洲或美洲，包括标准和非标准产品。我们可以根据您的绘图或样品生产。材料可以是标准的或根据您的特殊要求。如果您选择我们，则选择可靠。
可用材料
1.不锈钢:SS201、SS303、SS304、SS316、SS416、SS420
2.钢:C45 (K1045) C46 (K1046),甜
3.黄铜:C36000 (C26800)， C37700 (HPb59)， C38500(HPb58)， C27200(CuZn37)， C28000(CuZn40)
4.青铜：C51000，C52100，C54400等
5.铁：1213,12L14,1215
6.铝:Al6061 Al6063
7.根据您的要求
表面处理
退火，天然佳能，热处理，抛光，镀镍，镀铬，镀锌，黄色钝化，金钝化，缎面，黑色表面涂漆等。
处理方法
数控加工、冲床、车削、铣削、钻孔、打磨、拉削、焊接和装配
QC＆证书
技术人员在生产中自检，通过专业质量检查员包装之前的最后检查
iso14001:2001、iso / ts 16949:2009
包装和交货时间
尺寸：图纸
木箱/集装箱和托盘，或根据客户定制的规格。
15-25days样本。30-45days关员秩序
港口:上海/宁波港口
常问问题
您是贸易公司还是制造商?
我们集团由3个工厂和2个海外销售公司组成。
问：你提供样品吗？它是免费还是额外的？
答：是的，我们可以为免费收费提供样本，但不支付货物的费用。
问：你的交货时间有多长？您的付款条件是什么？
答：一般是40-45天。时间可能因产品和定制水平而异。对于标准产品，付款是：提前30％T / T，装运前的平衡。
问：您的产品的确切MOQ或价格是多少？
A:作为OEM公司，我们可以提供和调整我们的产品以适应广泛的需求。因此，最小起订量和价格可能会因尺寸、材料和进一步的规格而有很大的差异;例如，昂贵的产品或标准产品的起订量通常较低。请与我们联系所有相关细节，以获得最准确的报价。
