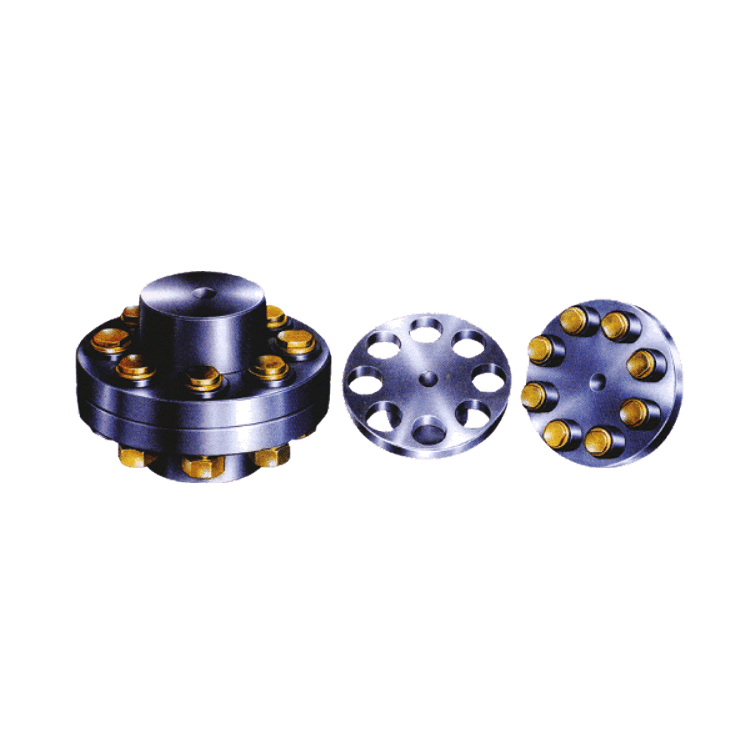

플랜지 플렉시블 커플링

Flexible Coupling Model is widely used for its compact designing，easy installation，convenientmaintenance，small size and light weight．

카테고리:커플 링 태그:플랜지 플렉시블 커플링

무료 견적 받기

설명

Flexible Coupling Model is widely used for its compact designing，easy installation，convenientmaintenance，small size and light weight．As long as the'relative displacement between shafts is kept within the specified tolerance，the coupling will operate the best function and a longer working life，thus it is greatly demanded in medium and minorpower transmission systems drive by moters，such as speed reducers，hoists，compressor，spining &weaving machines and ball mills，permittable relative displacement:Radial displacement 0.2-0.6mm ; Angel displacemente 0o30'--1o30'

SIZE	N.m	r/min	D	D1	d1	L	C	n-M	KG
90	4	4000	90	35.5	11	28	3	4-M8*50	1.7
100	10	4000	100	40	11	35.5	3	4-M10*56	2.3
112	16	4000	112	45	13	40	3	4-M10*56	2.8
125	25	4000	125	50	13	45	3	4-M12*64	4.0
140	50	4000	140	63	13	50	3	6-M12*64	5.4
160	110	4000	160	80	15	56	3	8-M12*64	8.0
180	157	3500	180	90	15	63	3	8-M12*64	10.5
200	245	3200	200	100	21	71	4	8-M20*85	16.2
224	392	2850	224	112	21	80	4	8-M20*85	21.3
250	618	2550	250	125	25	90	4	8-M24*100	31.6
280	980	2300	280	140	34	100	4	8-M24*116	44.0
315	1568	2050	315	160	41	112	4	10-M24*116	57.7
355	2450	1800	355	180	60	125	5	8-M30*150	89.5
400	3920	1600	400	200	60	125	5	10-M30*150	89.5
450	6174	1400	450	224	65	140	5	12-M30*150	145
560	9800	1150	560	250	85	160	5	14-M30*150	229
630	15680	1000	630	280	95	180	5	18-M30*150	296

Feedback

[contact-form-7 id="12030" title="inquiry_now"]

E-mail:[email protected]
WhatsApp:+86-13777476096
www.agricultural-gearbox-.com

제품 빠른 세부 정보:

표준 및 비표준 사용 가능
높은 품질과 경쟁력 있는 가격으로
신속한 배송
고객의 요구에 따라 포장합니다.

우리는 중국에서 높은 품질로 최고의 가격을 제공 할 것을 약속드립니다! 우리는 또한 제품에 대한 특별 주문을받습니다. 우리 제품에 관심이 있으시면. 우리는 당신에게 자세한 정보를 제공하게 된 것을 기쁘게 생각하며, 우리의 제품은 안전 할 것이며 고품질과 합리적인 가격으로 제공 될 것을 약속드립니다. 우리 제품에 관심이 있으시면 빨리 연락 주시기 바랍니다. 우리는 진심으로 당신의 협력을 찾고 있습니다.

대부분의 제품은 유럽이나 아메리카로 수출되며 표준 및 비표준 제품을 모두 사용할 수 있습니다. 도면이나 샘플에 따라 생산할 수 있습니다. 재료는 표준 또는 특별 요청에 따라 사용할 수 있습니다. 우리를 선택하면 신뢰할 수 있습니다.

제품 품질 보고서

사용 가능한 재료

1. 스테인리스 스틸: SS201, SS303, SS304, SS316, SS416, SS420
2. Steel:C45(K1045), C46(K1046),C20
3. 황동:C36000(C26800), C37700(HPb59), C38500(HPb58), C27200(CuZn37), C28000(CuZn40) 3.
4. 브론즈: C51000, C52100, C54400 등
5. 철: 1213, 12L14,1215
6. 알루미늄: Al6061, Al6063
7. 귀하의 요청에 따른 OEM
사용 가능한 제품 자료

표면 처리

어닐링, 천연 부동태화, 열처리, 연마, 니켈 도금, 크롬 도금, 아연 도금, 황색 부동태화, 금 부동태화, 새틴, 검은색 표면 도장 등.

처리 방법

CNC 가공, 펀칭, 터닝, 밀링, 드릴링, 연삭, 브로칭, 용접 및 조립
제품 마감

품질 관리 및 인증서

기술자가 생산 과정에서 자체 점검하고, 전문 품질 검사관이 포장 전 최종 점검합니다.
ISO9001:2008, ISO14001:2001, ISO/TS 16949:2009

패키지 및 리드 타임

크기: 도면
목재 케이스/용기 및 팔레트 또는 맞춤형 사양에 따라.
15-25일 샘플. 30-45일 공식 주문
항구: 상하이/닝보 항구
