EPW Planetary Gearboxes With Foot Dimensions

Categoria:Riduttore planetario Tag:planetary gearbox

Descrizione

	products type		EPW215			EPW265			EPW315			EPW360			EPW420
	stages		1	2	3	1	2	3	1	2	3	1	2	3	1	2	3
D2	installment hole	4- Φ	14			19			19			24			24
D3	output shaft diameter	Φ h7	50			80			90			110			120
D4	shaft root	Φ	60			100			110			125			140
D6	end surface diameter	Φ h7	140			175			205			225			245
D7	input center bore for motor	Φ H7	114.3	114.3	114.3	180	114.3	114.3	230	180	114.3	250	230	180	300	250	230
D8	input pinion bore	Φ F7	35	35	35	42	35	35	55	42	35	60	55	42	65	60	55
D9	hole circle	Φ	200	200	200	215	200	200	265	215	200	300	265	215	350	300	265
D10	mounting thread depth	4-/8-	M12	M12	M12	M12	M12	M12	M12	M12	M12	M16	M12	M12	M16	M16	M12
Q1	input flange	Φ	□ 175	□ 175	□ 175	250	□ 175	□ 175	300	250	□ 175	350	300	250	400	350	300
L1	key length		70			90			120			150			180
L2	distance from shaft end		5			10			10			10			15
L3	shaft length from spigot		80			110			140			170			210
L4	shaft length from outpur		85			115			145			175			215
L5	body length		236.5	284.5	322	387	399.5	447.5	443	524	536.5	495	603	684	550	665	773
L7	overall length		381.5	429.5	467	532	574.5	622.5	623	699	741.5	730	813	889	807	940	1023
L9	motor location depth		6.5	6.5	6.5	6.5	6.5	6.5	6.5	6.5	6.5	6.5	6.5	6.5	6.5	6.5	6.5
L10	motor shaft length		83.5	83.5	83.5	93.5	83.5	83.5	116.5	93.5	83.5	145	116.5	93.5	144	145	116.5
L11	installment hole to end surface		60			70			75			95			115
L12	pitch of holes		160			250			300			320			350
L13	pitch of holes		216			254			310			360			410
L14	foot width		260			310			380			445			500
B1	key width		14			22			25			28			32
H1	key height		53.5			85			95			116			127
Z	orient holes		M12*26			M16*35			M16*35			M16*35			M20*50
HC	height of center		132			160			200			225			250
HD	entire high		239.5			292.5			357.5			405			460
B2	input key slot width		10	10	10	12	10	10	16	12	10	18	16	12	18	18	16
H2	input key slot height		38.3	38.3	38.3	45.3	38.3	38.3	59.3	45.3	38.3	64.4	59.3	45.3	69.4	64.4	59.3

Prodotto Dettaglio rapido:

Disponibili standard e non standard
Con alta qualità e prezzo competitivo
Consegna rapida
Imballaggio secondo la richiesta del cliente.

Promettiamo di offrire il miglior prezzo con l'alta qualità in Cina! Accettiamo anche ordini speciali sui prodotti. Se siete interessati ai nostri prodotti. Non esitate a farci sapere.Siamo lieti di darvi le informazioni dettagliate.Promettiamo che i nostri prodotti sarebbero la sicurezza e sono stati in alta qualità e prezzo ragionevole. Se siete interessati ai nostri prodotti, vi preghiamo di contattarci asap.We sono sinceramente cercando la vostra cooperazione.

La maggior parte dei nostri prodotti viene esportata in Europa o nelle Americhe; sono disponibili prodotti standard e non standard. Possiamo produrre secondo il vostro disegno o campione. Il materiale può essere standard o secondo la vostra richiesta speciale. Se scegliete noi, scegliete l'affidabilità.

rapporto sulla qualità del prodotto

Materiali disponibili

1. Acciaio inossidabile: SS201, SS303, SS304, SS316, SS416, SS420
2. Steel:C45(K1045), C46(K1046),C20
3. Ottone: C36000 (C26800), C37700 (HPb59), C38500 (HPb58), C27200 (CuZn37), C28000 (CuZn40)
4. Bronzo: C51000, C52100, C54400, ecc.
5. Ferro: 1213, 12L14,1215
6. Alluminio: Al6061, Al6063
7.OEM secondo la vostra richiesta
materiali di prodotto disponibili

Trattamento della superficie

Ricottura, canonizzazione naturale, trattamento termico, lucidatura, nichelatura, cromatura, zincatura, passivazione gialla, passivazione oro, satinatura, verniciatura nera ecc.

Metodo di elaborazione

Lavorazione CNC, punzonatura, tornitura, fresatura, foratura, rettifica, brocciatura, saldatura e assemblaggio
finitura del prodotto

CQ e certificato

等在produzione autocontrollo controllo鳍ale prima del pacchetto da parte dell'ispettore di qualità professionale
ISO9001:2008, ISO14001:2001, ISO/TS 16949:2009

Pacchetto e tempi di consegna

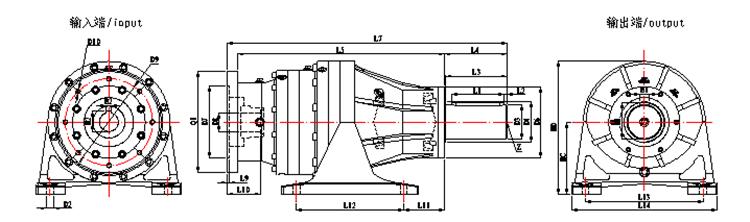

Dimensioni: Disegni
Cassa di legno/contenitore e pallet, o come da specifiche personalizzate.
15-25 giorni per i campioni. 30-45 giorni ordine ufficiale
Porto: porto di Shanghai/Ningbo
pacchetti di prodotti
